一、拼接大屏機柜(機架)安裝

1.卸開木架即所有包裝后開始安裝，先安裝機柜(機架).安裝時先將底座從左邊第一組到右(從右到左)連接,再安裝上組機柜從左邊第一組到右從右到左)連接、而后安裝面框，最后連接固

定件，55寸拼接屏單元的鋁型材配件，每列固定2條。機柜安裝按項目圖紙要求組裝好機柜各部件，確認牢固、穩(wěn)定。

注:具體根據項目圖紙進行安裝固定。安裝完成后檢驗安裝緊固度，確保安裝安全牢固。

2、組裝拼接屏單元。拼接屏單元由液晶屏、機芯、固定架組成，拼接屏單元安裝到機柜(機架)前，先組裝好拼接屏單元。

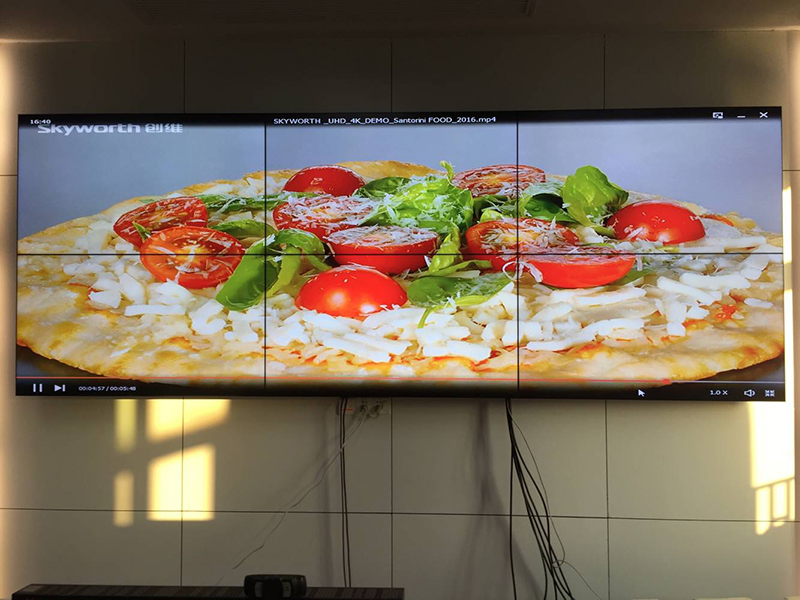

液晶拼接屏

二、液晶拼接屏安裝注意事項

（一）不銹鋼8厘的內六角螺絲工鋁的三角碼

（二）機架后有拉桿，使支架不會前后晃，底部打爆炸螺絲位

（三）拼接屏要按順序安裝，否則液晶屏會損壞，出現黑線，亮線，漏液

（四）安裝順序是自下而上，先裝最下面一層，然后再安裝上一層

（五）掛鉤打上調節(jié)螺絲,可微調屏的上下，前后平衡

（六）上部邊是最脆弱的，里面是電路板，液壓線

（七）壓壞會有亮線,黑線和漏液

（八）屏就報廢了、這是安裝人員的責任

（九）掛上掛鉤產生3-4毫米縫，作微調

（十）屏后有4個掛鉤，調節(jié)相應的掛鉤可調整液晶屏的水平和垂直位置,不需4個都調
